产品技术说明：钢网清洗机

一、产品概述

钢网清洗机是一种专门用于SMT（表面贴装技术）车间的自动化清洗设备。主要用于清洗印刷锡膏或红胶后残留的钢网、刮刀及PCB治具。该设备通过高压喷淋、化学清洗或超声波技术，有效去除钢网孔壁中的残留物，确保钢网张力恢复，延长钢网使用寿命，提升SMT印刷品质。

二、设备结构与核心组成

清洗腔室：采用不锈钢SUS304材质，双层结构设计，具备良好的保温和隔音效果。

喷淋系统：由上下左右全方位可调喷嘴组成，配合大流量高压泵，确保无死角清洗。

储液系统：配备独立清洗液箱和漂洗水箱，部分机型带有加热恒温装置。

过滤系统：采用多级精密过滤（如10μm、5μm过滤袋），实现清洗液的循环利用，延长溶液寿命。

气动/电气控制系统：

气动型：采用PLC与人机界面控制，依靠气缸驱动钢网夹具开合。

电气型：伺服电机驱动，配合触摸屏操作。

三、工作原理

设备采用“清洗+漂洗+干燥”三步循环工作模式：
清洗阶段：清洗液（专用水基或溶剂）通过高压泵喷淋至钢网表面，溶解并冲走锡膏/红胶残留。

漂洗阶段：使用清水或去离子水冲洗掉钢网表面的清洗液残留。

干燥阶段：通过高压风机配合热风循环，快速吹干钢网表面及网孔水分，防止二次氧化。

四、技术参数（参考值）

五、主要技术特点
高效洁净：采用高压力大流量的化学清洗与物理冲击相结合，针对微孔（如0201、01005封装）具有极高的穿透力，清洗率可达99%以上。

环保节能：

采用水基清洗技术，无ODS（消耗臭氧层物质）污染，符合RoHS/ISO14000标准。

清洗液循环过滤使用，耗液量低。

智能控制：配备彩色触摸屏，可存储多组清洗工艺参数（如不同锡膏品牌、不同钢网厚度），一键调用，无需人员值守。

安全防护：

具备液位过低、温度过高、电机过载等自动报警及停机保护功能。

气动式开门互锁功能，防止清洗过程中误开门导致液体溅出。

兼容性强：不仅适用于锡膏钢网，也适用于红胶网板、铜网以及印刷机的刮刀头清洗。

六、适用清洗对象

SMT锡膏钢网（有铅/无铅）

SMT红胶网板

印刷机刮刀

回流焊/波峰焊托盘

误印PCB板

七、安装与使用环境要求

环境温度：0℃ - 40℃

相对湿度：< 90% RH

基础设施：需配备相应的电源、压缩空气、以及排水管道（排废液）。

注意事项：

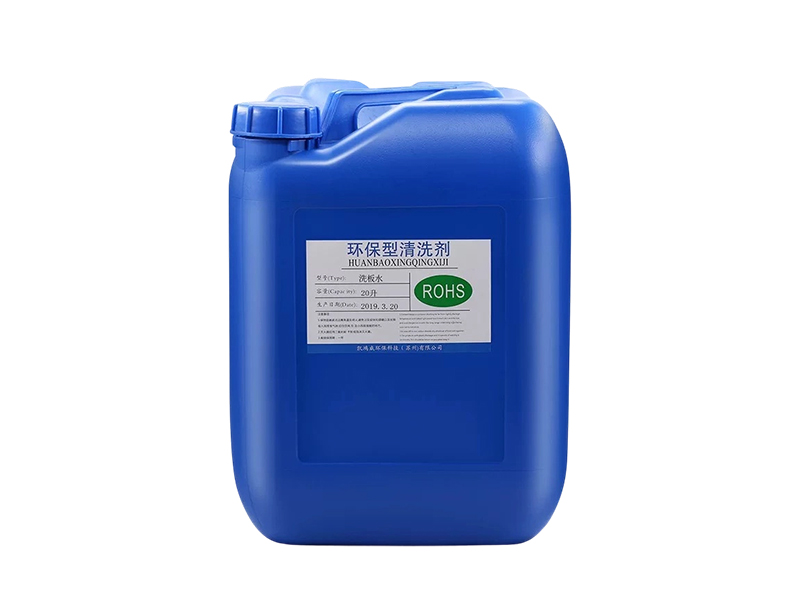

请务必使用指定的专用清洗液，严禁使用强酸强碱，以免损坏设备管路及钢网。

定期检查过滤芯状态并进行更换，以保证清洗压力和效果。
