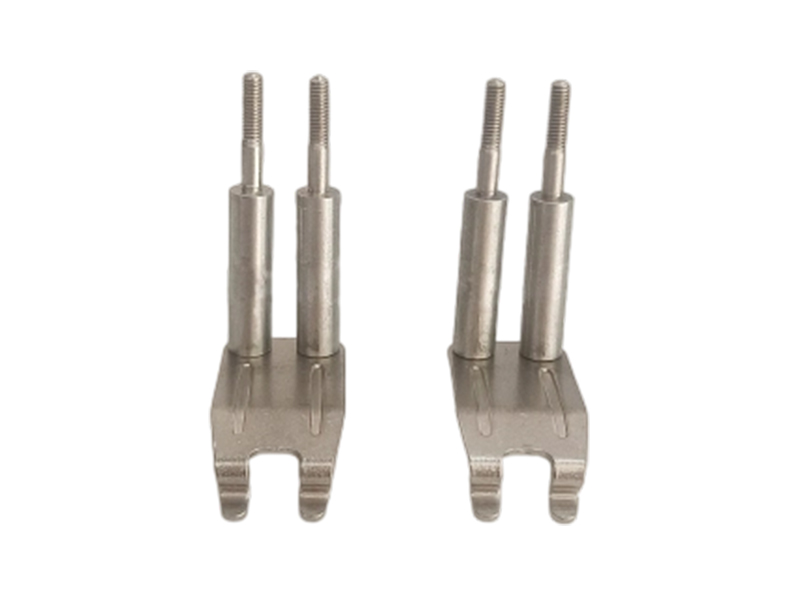

波峰焊链爪（又称：钛爪、PCB传输爪、导轨链条爪）产品技术说明：波峰焊链爪
产品名称： 波峰焊耐高温防腐蚀传输链爪
适用设备： 波峰焊机、选择焊机、回流焊（视具体结构而定）传输系统
1. 产品概述
波峰焊链爪是波峰焊机传输系统（导轨）中的核心部件，通常成对安装在左右两条传送链条上。其主要功能是夹持PCB板的边缘（工艺边），承载板件以精确的角度和速度通过预热区、助焊剂涂覆区和波峰焊锡槽，确保焊接过程的稳定性和精度。
2. 主要技术参数
参数项目标准规格备注/定制选项
材质 主体： 钛合金（TC4 / Gr5）
弹簧： 耐高温镍铬合金/不锈钢（SUS301） 钛合金具备极佳的耐高温、耐助焊剂腐蚀且不沾锡的特性。
适用PCB厚度 0.6 mm - 2.0 mm 可定制范围：0.3 mm（陶瓷板）- 4.0 mm（厚铜板）
适用PCB尺寸 最小50x50 mm 取决于夹持方式及链条间距
夹持深度 3 mm / 4 mm / 5 mm 指爪子扣住板边的宽度
开爪方式 机械撞块式 / 气动顶开式 取决于客户设备导轨结构
工作温度 常温 - 300℃ 连续工作耐热温度
链爪间距 1英寸（25.4mm）/ 1.5英寸（38.1mm） 需匹配链条节距
表面处理 钛合金本体无需镀层，弹簧防锈处理 防止助焊剂附着
3. 结构特点与材质说明
3.1 材质优势
钛合金主体： 采用航空级TC4钛合金。该材料在高温下（300℃左右）仍能保持极佳的机械强度，且完全不沾锡，有效防止因锡渣粘连导致的双面短路或卡板现象。同时对松香助焊剂中的酸性成分具有极强的耐腐蚀性，使用寿命远超不锈钢或弹簧钢材质。
耐高温弹簧： 内置弹簧采用进口耐高温线材，经过特殊热处理，确保在长期高温往复运动下弹性不衰减，避免因弹簧失效导致的夹持不稳（飞板）或无法打开。
3.2 结构设计
V型或平口咬合设计： 爪口通常设计为带齿纹的V型结构，以点接触或线接触方式夹紧PCB板边。这种设计既能稳固夹持，又能最大程度减少对板面阻焊层的损伤，允许轻微板翘。
浮动式结构（可选）： 部分高端链爪采用浮动式安装，允许链爪在垂直方向上有微小浮动，以吸收链条运行中的跳动，确保PCB板在接触锡波时压力均匀。
防卡板导向： 爪尖通常做圆滑或倒角处理，即使板边有轻微毛刺，也能顺利滑入爪口，防止撞击卡板。
4.2 日常维护
清洁： 每日生产结束后，建议用专用清洗剂或气枪清理爪尖残留的松香残留物。顽固残留可用铜刷（避免使用钢刷损伤钛层表面）清理。
润滑： 链条需定期加注高温链条油，但需注意油量，避免油污滴落到链爪夹持部位造成夹持打滑。
检查：
定期检查弹簧是否断裂或弹性疲乏。
检查爪尖是否磨损（磨损过度会导致夹持不稳，需要更换）。
检查链爪销轴是否松动。
