产品技术说明：贴片机飞达
1. 概述与定义

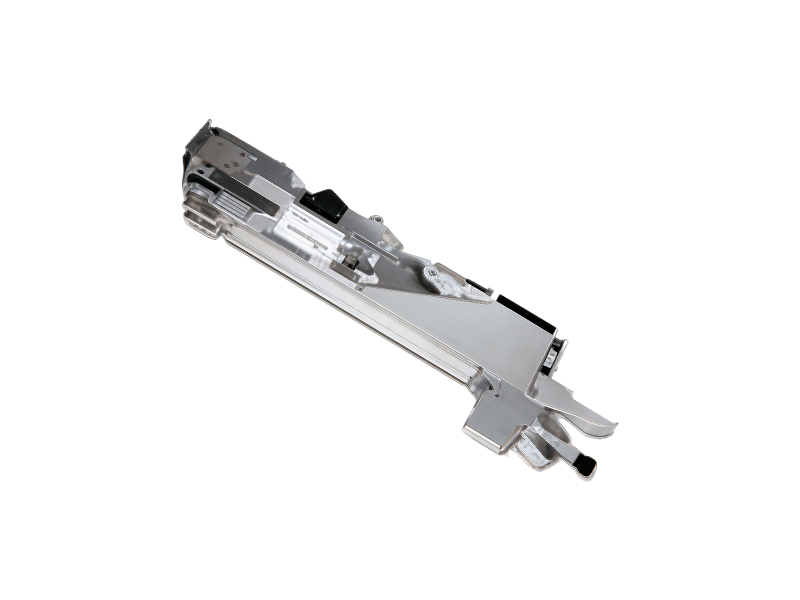

贴片机飞达是表面贴装技术（SMT）生产线中的关键辅助设备，正式名称为供料器或送料器。飞达的核心功能是将表面贴装元器件（SMD）稳定、连续地提供给贴片机，以便贴装头能够精确拾取并贴装到印刷电路板（PCB）上。
在SMT生产工艺中，飞达并非贴片机的标准配件，而是需要根据生产需求额外购置的重要组件。贴片机的可安装飞达数量往往是衡量设备生产能力的重要标志之一。
2. 工作原理
飞达的基本工作原理是通过机械传动机构将封装在载带中的元器件输送至拾取位置。具体工作流程如下：
料带安装：将卷盘料带安装在飞达的轴上，通过压带装置引入供料槽。
料带分离：上盖带与编带基体通过分离板分离，上盖带被固定到收带轮上，而编带基体则通过同步孔与同步轮齿啮合。
供料动作：当贴片机头移动到拾取位置时，通过控制系统发出进给信号。信号驱动飞达的进给滚轮或步进电机，使同步轮转动一个精确的角度（即一个进给步距），将下一个元器件送至贴装头吸嘴的正下方。
对于高精度电动飞达，整个过程由无刷电机驱动，相比传统机械式飞达具有更高的送料精度和稳定性。
3. 飞达的分类
飞达可根据机器品牌、送料方式和驱动方式进行分类：
3.1 按机器品牌与型号
不同品牌的贴片机通常使用专用飞达，例如三星、雅马哈、富士、松下等品牌的飞达互不通用。但在同一品牌的不同型号之间，飞达往往具有一定的通用性。
3.2 按送料方式
根据元器件包装形式的不同，飞达主要分为以下几种类型：
类型适用元器件特点
带式送料器 电阻、电容、电感等表面贴装元件 最常用类型，适用于8mm-52mm宽度的载带，间距2mm-16mm不等。传统为气动或机械棘轮式，现代高精度型号采用电动驱动，传送精度更高、速度更快。
管式送料器 PLCC、SOIC等引脚器件 通常配合振动器使用，通过振动保证元器件连续进入拾取位置。对引脚保护较好，但生产效率相对较低-1。
托盘式送料器 QFP、BGA、TSOP等集成电路 分为单层和多层结构。多层托盘式送料器占用空间小，适用于批量IC元件。托盘式送料器也可作为贵重元器件的抛料站。
3.3 按驱动方式
气动飞达：传统型飞达，利用气缸驱动送料动作，结构简单但精度和速度有限。
电动飞达：现代主流配置，内置步进电机或无刷电机，由贴片机控制系统直接发送脉冲信号驱动，送料精度更高（可达±0.1mm以内），速度更快，且结构紧凑。
4. 关键技术参数
飞达选型和使用过程中需关注以下关键参数：
适用载带宽度：常见8mm、12mm、16mm、24mm、32mm、44mm、52mm等-1-2。
步距（Pitch）：与载带元件间距对应，包括2mm、4mm、8mm、12mm、16mm等-1。
送料精度：高精度电动飞达要求步距误差控制在±0.1mm以内-9。
抛料率：优质飞达可将抛料率控制在0.7%以内-10。
5. 操作与维护指南
5.1 安装与选用的注意事项
正确选用：根据物料清单选择正确的飞达类型和宽度，确认步距与料带一致-2。
装机前检查：检查飞达外观是否变形、弹簧是否缺失、螺丝是否松动、进位棘轮是否准确-2。
安装操作：安装前需清洁飞达安装平台，两手同时操作确保飞达安装到位并锁紧把手。严禁在机器运行时直接在飞达上处理问题，以防飞达掉落或造成撞机事故-2。
贴片机飞达作为SMT生产中不可或缺的关键组件，其性能直接关系到贴装质量和生产效率。现代电子制造企业对飞达的选择应综合考虑品牌兼容性、送料方式、驱动形式以及长期维护成本。通过规范的日常校准与维护保养，可显著延长飞达使用寿命，降低抛料率，从而提升整体生产效益。
