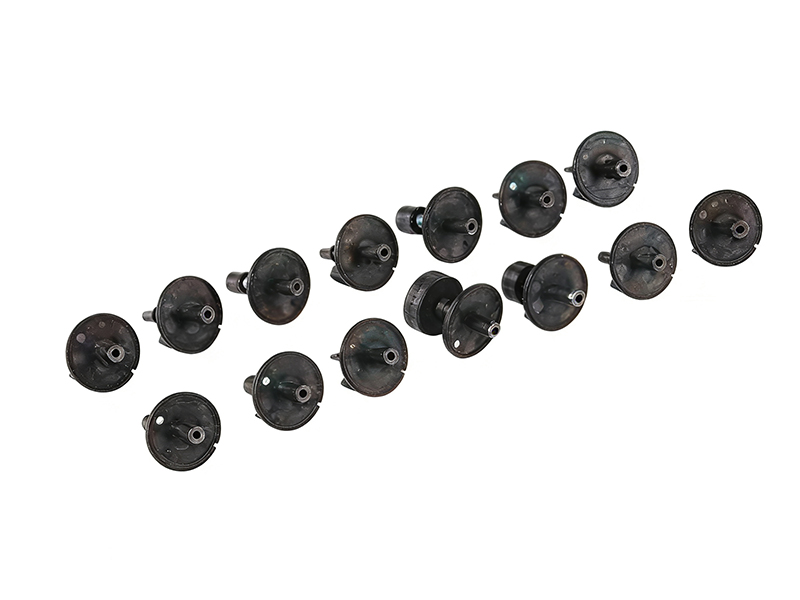

产品技术说明：贴片机标准吸嘴
贴片机吸嘴是SMT产线上直接与元件接触的关键部件，其选型和管理直接影响贴装精度与生产效率。
一、核心功能与作用
贴片机吸嘴是表面贴装技术（SMT）中用于拾取和放置电子元件的精密执行部件，其性能直接决定了贴装精度与生产效率。它的核心作用主要体现在四个方面：
元件拾取与释放：通过真空发生器形成负压（通常为-60kPa至-80kPa）精准吸附元件，并在到达指定位置后切断真空实现贴装 。
位置偏差补偿：内置弹簧缓冲结构可以在机械上补偿元件与PCB焊盘之间的微小位置偏差 。
贴装压力控制：通过气压传感器动态调节放置力度，防止因压力过大损坏元件。
静电防护：采用特殊导电材料或进行防静电处理，避免静电积累对敏感电子元件造成损伤 。
二、标准吸嘴的分类体系
标准吸嘴通常根据接触端结构、适用元件尺寸和制造材料进行分类。
1. 按接触端结构形态划分
平面接触型：端面为完整平面，真空孔位于中心，适用于阻容元件、QFP封装器件等标准元件 。
多点接触型：端面设计多个支撑点，避免吸取BGA/CSP等球栅阵列元件时造成焊球变形。
异形适配型：根据连接器、电解电容等非标元件外形定制的仿形端面。
2. 按适用元件尺寸分级
微型元件吸嘴：对应01005/0201封装，孔径范围0.1mm-0.3mm 。
标准元件吸嘴：对应0402-1206封装及SOT系列，孔径范围0.4mm-1.0mm。
大型元件吸嘴：对应QFP、PLCC等IC器件，孔径范围1.2mm-3.0mm -1。例如ASM SIPLACE 2007吸嘴专为5mm×5mm至30mm×30mm的中大型元件设计 。
3. 按制造材料特性分类
硬质合金吸嘴（如钨钢） ：硬度高（洛氏硬度HRA90以上），耐磨，寿命可达800万次以上，适用于高速贴装 。
陶瓷吸嘴：轻量化且防静电性能好（表面电阻≤10^6Ω），适用于射频元件、存储器等敏感器件。
特种聚合物/电木吸嘴：采用PEEK、酚醛树脂或VESPEL等材料，耐高温（可达480℃）、防静电且质地较软，能有效避免在芯片表面产生压痕，特别适用于LED晶片等对损伤敏感的元件
