产品技术说明：贴片机非标吸嘴

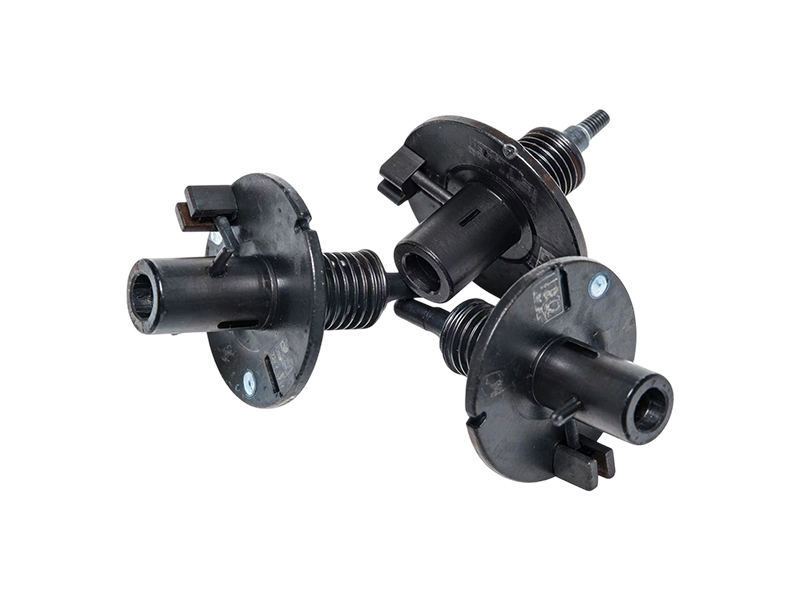

非标吸嘴是相对于标准化、系列化的通用吸嘴而言的。在SMT贴装工艺中，标准圆形或方形吸嘴通常用于吸附常规的阻容元件（如0201、0402、0603等）。随着电子元器件向小型化、异形化、集成化发展，出现了许多标准吸嘴无法有效吸附的特殊元件，如长条形连接器、带有引脚的异形件、屏蔽罩、圆柱体MELF元件以及各类精密传感器等。此时，就必须通过非标定制的吸嘴来解决吸取和贴装的难题。

二、非标吸嘴的核心设计要素

元件特性匹配 尺寸、形状、重量与材质 吸嘴的接触面必须与元件表面高度吻合以确保密封性；对于重型元件，需增大吸附面积或多孔吸附以确保吸力充足；对于光滑或易敏感元件，需考虑摩擦系数与防静电设计。

贴片机兼容性 安装接口、运动轨迹与控制系统 吸嘴的连接杆必须与特定品牌（如富士、松下、西门子）的贴片机安装接口完美匹配；整体尺寸需在设备运动范围内，避免高速运动中发生碰撞干涉。

生产工艺适配 耐温性、清洁度与效率 针对可能经过的加热环境，需采用耐高温材料（如电木、陶瓷）；设计应易于清洁或具备防堵塞结构，以满足高清洁度要求。

成本与可靠性 制造成本、耐用性与维护 在满足性能的前提下优化选材与加工工艺以平衡成本；关键部位需具备高耐磨性（如涂层处理），确保千万次级别的使用寿命。

三、典型非标吸嘴技术案例

技术类型创新点与结构解决的技术痛点技术效果

夹式异型吸嘴 在传统吸嘴杆两侧增加机械夹爪，结合弧形槽设计 解决高速移动中异形物料（如带引脚元件）中心易偏移、转动或掉落的问题 抛料率从2%降至0.05%，偏移不良率从3%降至0.1%，产品合格率达99%以上

高吸力密封型吸嘴 针对长条形连接器（如I-PEX），采用长方形吸嘴头，内部设计对称的多个真空吸附孔，并配有弹性复位件 解决大吸嘴无法密封、小吸嘴吸力不足的矛盾，以及人工贴麦拉片的低效率和高成本 满足真空密封要求，无需辅助材料，提高贴装效率与产品可靠性

方形头定制吸嘴 针对富士XPF贴片机开发的5.9×1.3mm方头吸嘴，采用氧化锆陶瓷或带涂层硬质合金 适配特定长宽尺寸（如贴片电感、小型模组）的方形元件，增强吸附密封性，减少对光学定位的遮挡 匹配设备±0.05mm的高精度贴装，满足高频次生产需求

四、材料选择与结构创新

1. 材料选择

电木/工程塑料：由酚醛树脂或VESPEL等高分子材料制成，具有耐高温（部分可达480℃）、防静电、质地相对较软的特点，能有效避免在吸附LED芯片或精密IC时造成元件表面压痕。

硬质合金/陶瓷：如钨钢（硬质合金）或氧化锆陶瓷，具有极高的耐磨性和寿命（可达数百万次），表面可进行金刚石涂层处理，适用于高速、高频率的通用贴装。

柔性材料：采用硅胶头、CuZnAl记忆合金弹簧及铝合金组合的柔性吸嘴，适用于对贴装压力有严格要求的辅料（如二维码标签、薄膜元件），可精确控制接触压力（如压缩量1.5mm时压力2.3N）。

2. 结构创新

快换结构：通过卡珠、珠槽、弹簧等结构设计，实现吸嘴的快速手动插拔更换，以适应多品种、小批量生产需求。

防堵塞与自清洁：部分吸嘴内置锥型疏通杆、活塞和复位弹簧，当吸嘴堵塞时，可利用气动控制或机械结构推动疏通杆清除异物；同时配备扇形过滤片，防止杂质进入真空管路-9。

防尘结构：在吸嘴固定管端口设置由扭簧、转轴和轴承驱动的自动复位密封板，在非工作状态时自动关闭，防止外部杂质进入吸嘴内部导致堵塞。

五、安装与维护技术说明

安装：非标吸嘴通常通过顶部的卡槽与贴片机的锁定结构连接。安装时，将吸嘴对准贴装头接口，向上推压直至锁定卡珠弹入珠槽，发出“咔哒”声即安装到位。部分设计采用弹簧顶出机构，便于拆卸。

维护：

清洁：由于元件微型化（如01005），吸嘴极易被灰尘或锡膏残留物污染堵塞。需定期用无水乙醇或专用清洁溶剂配合超声波清洗机进行深度清洁。

检查：需定期检查吸嘴头部是否磨损、裂纹，以及橡胶密封圈（常见于IC吸嘴）是否老化失效，以保证真空度和贴装精度。

总结

贴片机非标吸嘴是SMT工艺中不可或缺的精密配件，其技术核心在于“量身定制”。它通过特殊的结构设计（如夹爪、异形吸口、多孔吸附）、恰当的材料选择（从耐磨合金到软性电木）以及与设备的完美接口匹配，解决了标准件无法应对的多样化、复杂化元件的贴装挑战，是提升产品良率和生产效率的关键技术环节。
